エアコンを設置するときのポイントは?

ユニットの設置スペースについて(単位:mm)

適温効率のよい運転と点検・修理のために、次のようなスペースを確保してください。

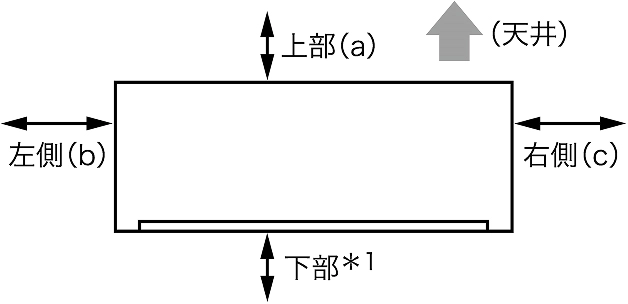

【室内ユニット】

設置するお部屋のスペースを調べましょう!
*1
カーテンレール・カーテンボックス等の上に設置する場合は、風の流れを損なわない寸法を確保してください。
*2
( )内の寸法は、室内機の背面で配管接続する場合。
*3
サービス性を考慮して100mm以上確保することをおすすめします。

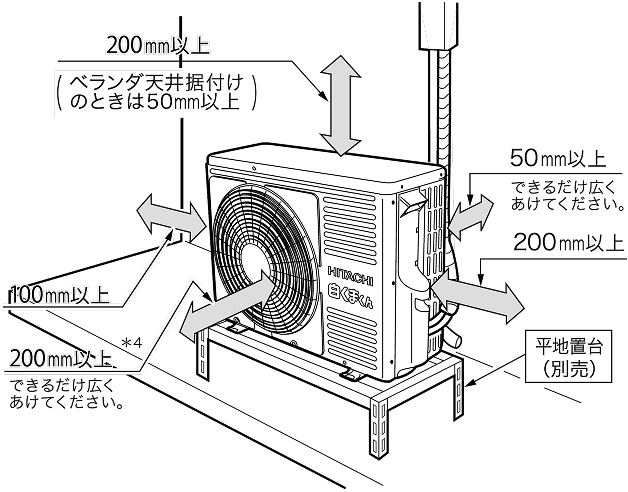

【室外ユニット】

*4
RAC-E22H・E40H2・EL56H2・EL63H2・EL71H2・W22H・W40H2・W56H2・WL63H2・WL71H2・G22H・G40H2・G56H2・Dシリーズは300mm以上。FDシリーズは500mm以上。
*5
RAC-E22H・W22H・G22H・D22H・D25H・D28Hに日除けテントSP-ST-16を取り付けた場合、130mm以上必要になります。
  • 室外機の据え付けにおいて、放熱に必要なスペースとして、
    Eシリーズ・Wシリーズ・Gシリーズ・Dシリーズ
    (RAC-D56H2を除く)・FDシリーズは、前・後・左・右
    ・上・下のうち2方向以上開放できる場所に据え付けて
    ください。
  • Xシリーズ・ELシリーズ・WLシリーズ、RAC-D56H2、
    XKシリーズ・EKシリーズ・HKシリーズについては、
    上記方向のうち少なくとも3方向を開放し通風路を確保して
    ください。ベランダ等の室外機周囲に壁がある場所への据え
    付けで、やむをえず2方向しか開放できない場合は、
    性能が若干悪化する場合があります。

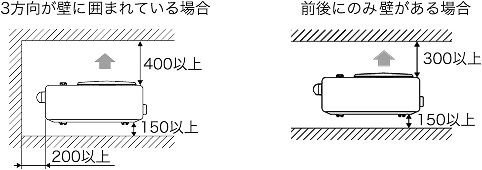

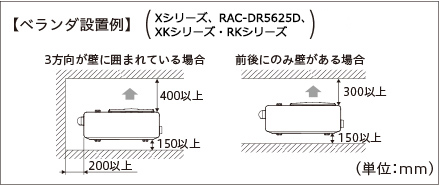

【ベランダ設置例】
  • 据え付け場所に余裕があれば、効率のよい運転のため、周囲のスペースをできるだけ広くあけてください。
  • 寒冷地などでは、積雪により吸込口、吹出口がふさがれないようにしてください。
