機器の信頼性の確保のために。

室外機設置のポイント

エアコンの室外機は積雪・風雪などの影響を受ける場所では、性能が著しく低下します。
また、機器の信頼性に影響を与えます。
このために、防雪フードや風雪ガードによる室外機への雪対策が必要です。

1設置場所

室外機内部に雪が吹き込むと、暖房能力が低下したり凍結して運転できなくなります。

設置場所
ポイント
  • ・季節風の影響を受けにくい東側や南側に設置してください。
  • ・雪が吹き込むのを防いでください。

使用防雪部材①②③④⑤⑥⑦

2ドレン水の排水対策

霜取り運転により、室外機底面からのドレン水が流れ落ち氷結すると、排水ができなくなります。

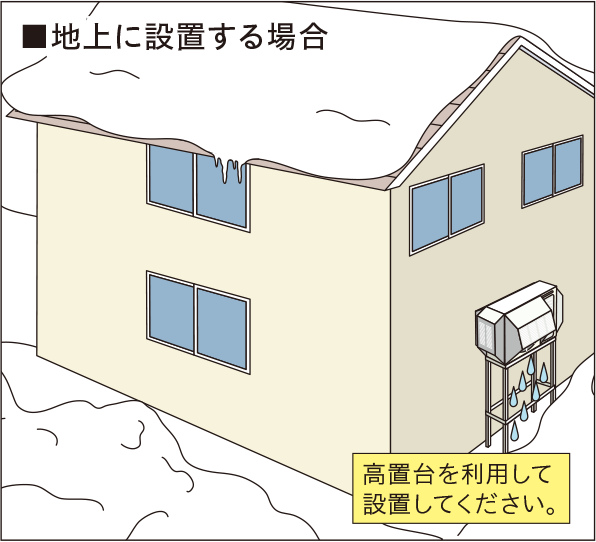

地上に設置する場合

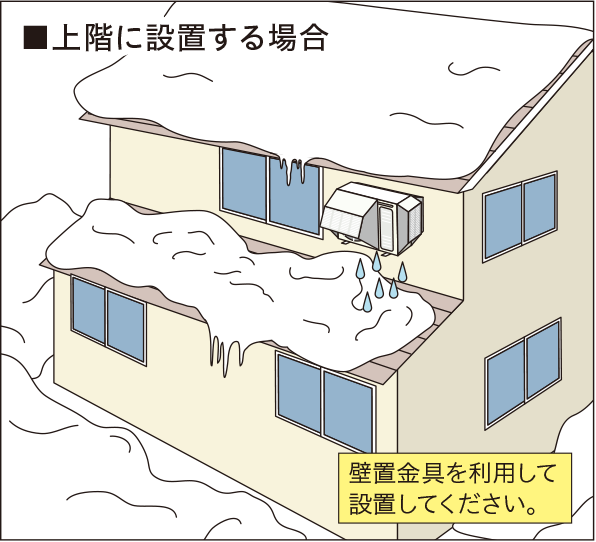

上階に設置する場合
ポイント
  • ・室外機底面のドレン穴から排出されたドレン水が地面で凍結します。室外機は人が通る場所を避け、ドレン水で地面が凍結しても問題のない場所に設置してください。
  • ・室外機底面から800mm以上のスペ-スを空けて、排水を良くしてください。
  • ・高置台を使用して室外機を上下に設置すると、上部のドレン水が下の室外機を凍結させる原因となるので横に並べて設置してください。

使用防雪部材①⑧

3降雪・積雪・落雪対策

室外機が雪に埋もれると運転できなくなります。

地上に設置する場合

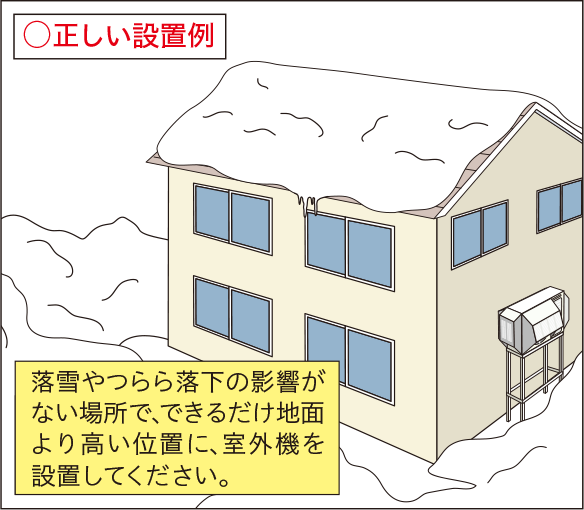

正しい設置例
ポイント
  • ・雪に埋もれないよう高置台を使用してください。

使用防雪部材

  • ・雪が吹き込むのを防いでください。

使用防雪部材
②③④⑤⑥

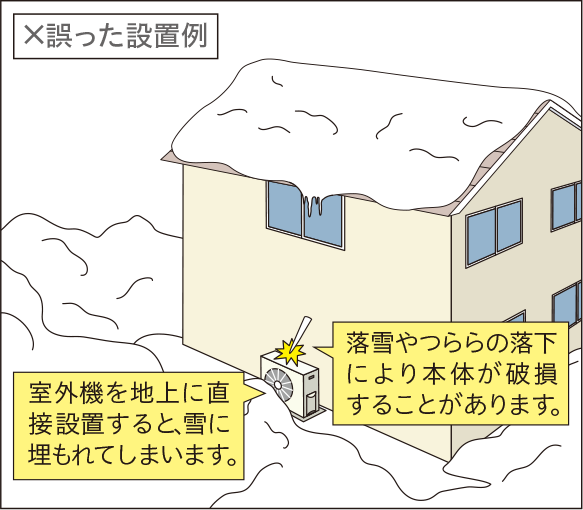

誤った設置例
上階に設置する場合

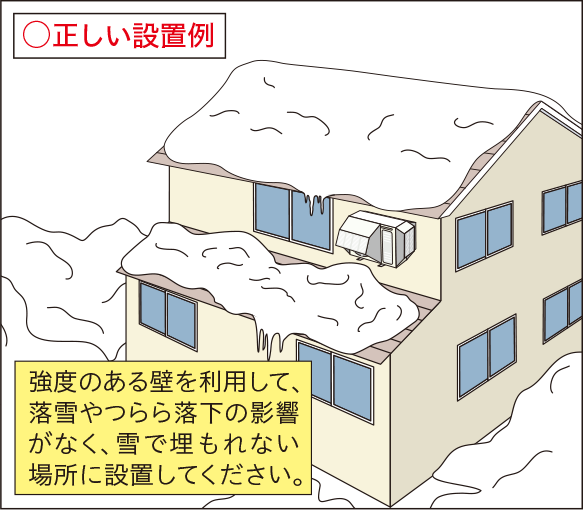

正しい設置例
ポイント
  • ・雪に埋もれないよう壁置金具を使用してください。

使用防雪部材

  • ・雪が吹き込むのを防いでください。

使用防雪部材
⑥⑦
または、
③④⑤⑥

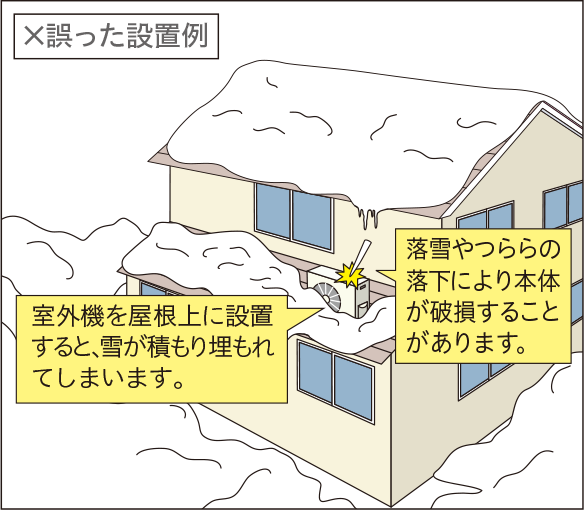

誤った設置例

イラストはすべてイメージです。

防雪部材防雪部材の屋根や室外機への積雪により置台の積雪荷重を超える場合は、雪おろしをしてください。
防雪部材
