足もとからの温風でしっかり暖める
床置きタイプ

FDシリーズ

床置タイプ FDシリーズの特長

暖房運転が止まらない※1。厳しい寒さでも
足もとからお部屋をパワフルに暖めます。

※1 日立試験室(製造元)において、外気温−8℃、湿度85%の状態で測定し、最大23時間。デュアルバイパス暖房運転を含め、暖房運転が24時間続くと、製品の安全性上、一旦暖房運転を止め、霜取り運転を行います。この他、24時間未満であっても温度や湿度の状況で室外機の霜付き量が多い時は、暖房運転を停止し霜取り運転を行う場合があります。なお、降雪、濃霧などの影響を受けやすい地域では室外機用防雪フードの取付けをおすすめします。

※お部屋が暖まらない場合、他の暖房器具と併用してください。

暖房運転が止まらない。
デュアルバイパス暖房方式
[ノンストップ暖房]※1

室外機の熱交換器を2つに分割。通常暖房時は両方の熱交換器で暖房運転。霜取りが必要な時でも、片方の熱交換器では暖房運転を継続します。

イメージ図
 ※霜取り運転に入ると、室温が約2〜3℃下がります。

※お部屋が暖まらない場合、他の暖房器具と併用してください。

足もとから暖めます。
[床面直吹き出し]

足もとの高さの吹き出し口から力強く温風を吹き出し、集中的に床面へ。
足もとから、お部屋を暖めます。

※日立試験室(製造元)で測定。RAF-D50F2。外気温2℃時。設定温度20℃。洋室14畳(じゅうたん敷)。天井の高さ2.4m。風速強風。運転スタート90分後の温度分布。 ※吹き出し口付近は高温になりますのでご注意ください。

すばやく暖めます。
[スピード暖房]

外気温2℃時ではわずか約6分で、すばやく足もと(床上約5cm)を暖めます。
また、外気温−15℃のきびしい寒さでも約16分で、足もとを約20℃に暖めます。

※日立試験室(製造元)で測定。実用状態を想定し、外気温2℃、室温10℃。外気温−15℃、室温7℃。設定温度20℃、設定風速自動で運転スタート。洋室14畳(じゅうたん敷)。RAF-D50F2。実使用時の立上時間は条件によって異なります。

お部屋が暖まった後で、
さらに暖かい風が欲しい時に。

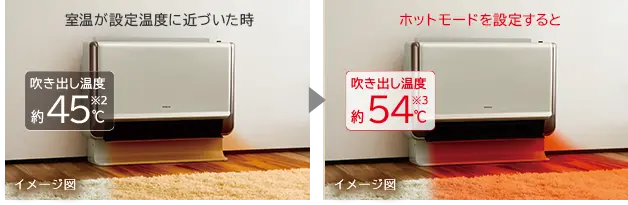

[ホットモード]

暖房運転時、ホットモードを設定すると、吹き出す風の温度を高める暖房運転を行います。

※ホットモード設定時は、消費電力量が増え、設定温度以上に室温が高くなります。
※吹き出し口付近は高温になりますのでご注意ください。
※2 日立試験室(製造元)で測定。RAF-D50F2。外気温2℃、設定温度20℃、室温安定時。
※3 日立試験室(製造元)で測定。RAF-D50F2。外気温2℃、設定温度20℃、風量は暖房定格に対して低下率約33%。ホットモード設定時の吹き出し口付近の最高温度。使用条件によっては、54℃にならない場合があります。

再熱方式※4で季節に合わせて
便利に使えます。
[カラッと除湿]
  • 手動
  • ランドリー
  • けつろ抑制

梅雨時のジメジメ対策や、洗濯物の部屋干しに。パワフルな除湿力で、さまざまな場面で活躍します。

※4 (一社) 日本冷凍空調工業会による室温が下がらない再熱方式。条件:(一社) 日本冷凍空調工業会基準。RAF-D50F2。室外温度24℃・湿度80%、室内温度24℃・湿度60%の恒温室で連続運転。設定風速強風。消費電力600W、除湿量650ml/h、吹き出し温度24℃。 ※使用する条件、機種により消費電力と除湿量は異なります。また、設定温度・湿度にならないことがあります。

設定温度を高めにしても
快適です。

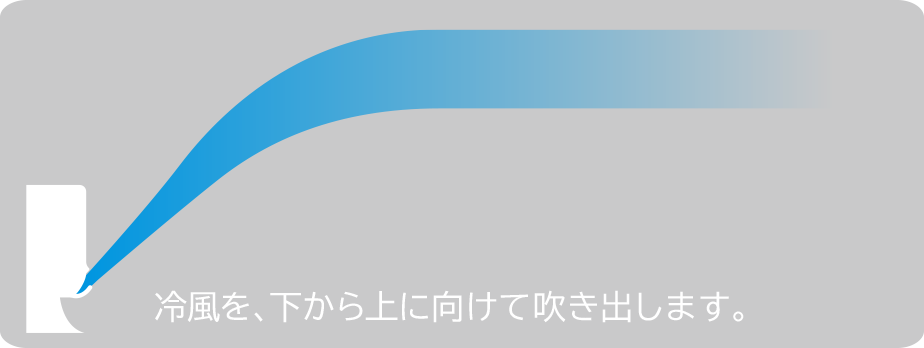

健康冷房[涼快]

お好みの設定温度と湿度で、冷やしすぎず、さわやかな涼しさをお届けします。
冷房が苦手な方におすすめです。

※人のいる位置によっては、冷風が当たることがあります。

〇 このページは、RAF-D50F2の特長を紹介しています。

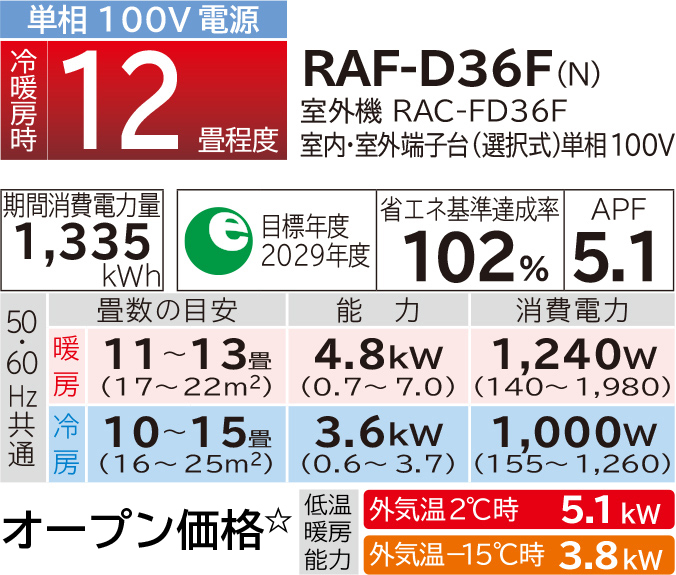

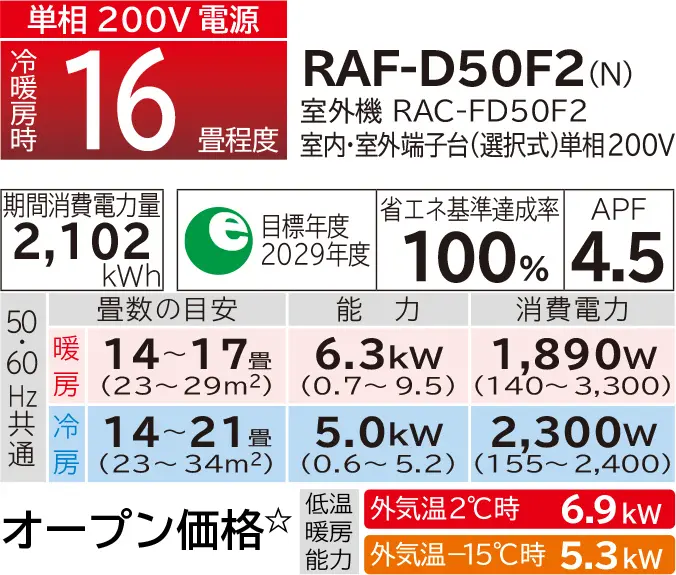

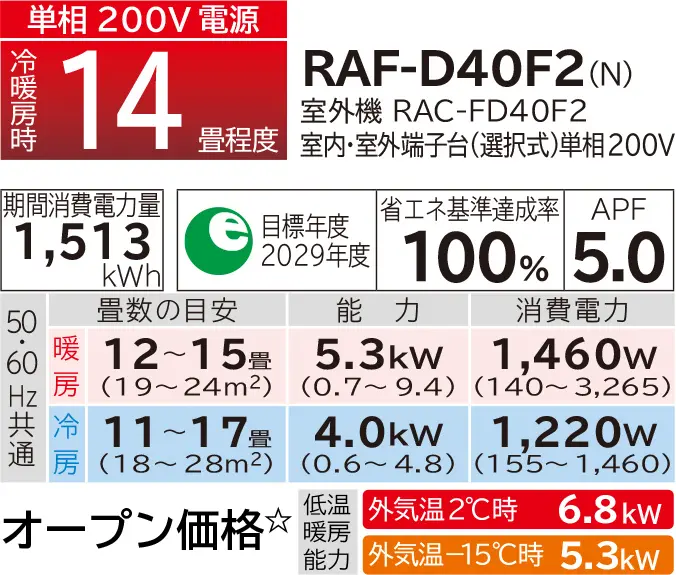

仕様一覧

FDシリーズ

ロゼシャンパン(N)
幅750×高さ595※5(本体475※5/置台120)×奥行230mm

※5 リモコン受光部を含む。

室外機

幅792(+94)×高さ720×奥行299(+66)mm

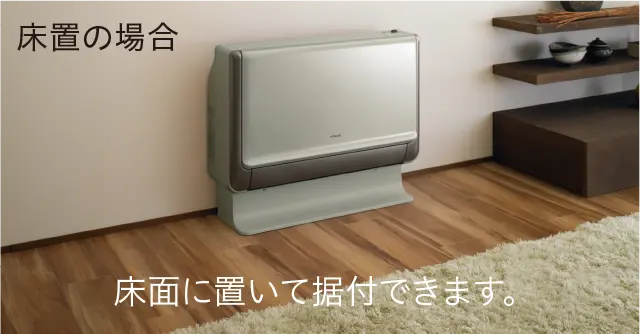

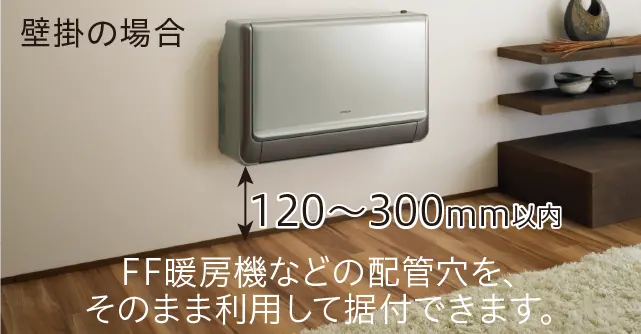

据付イメージ図

冷・暖房の
目安について

エアコンを設置されるお部屋に合った能力のご参考として、各商品ごとに「冷・暖房の目安」を表示しています。表示に広さの幅があるのは、ご使用になる地域やお部屋の構造、向きなどの条件によって冷・暖房効果が異なるためです。具体的にはJIS(日本産業規格)をもとにの条件で表示しています。

それぞれのお部屋の条件に合った商品をお選びいただくためには、冷・暖房負荷計算を行う必要があります。販売店にご相談ください。

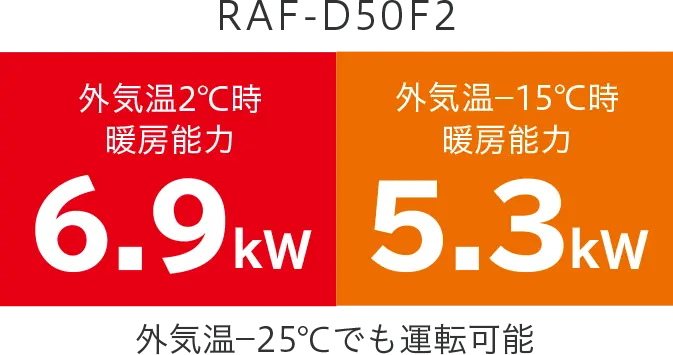

低温暖房能力とは、外気温の低い時(外気温2℃時:JIS低温条件時)の暖房能力です。暖房能力を重視する時には、これも目安にお選びください。

型式 接続
芯数
接続配管径 冷媒配管の長さ・高低差
液側 ガス側 全長 高低差 追加充填量
RAF-D36F・D40F2・D50F2 3芯 φ6.35mm φ9.52mm 25m以下 10m以下 チャージレス
型式 RAF-D36F・D40F2・D50F2
接続芯数 3芯
接続配
管径
液側 φ6.35mm
ガス側 φ9.52mm
冷媒配管の長さ・高低差 全長 25m以下
高低差 10m以下
追加充填量 チャージレス

※省エネ法では壁掛形以外のユニット形態において「寒冷地仕様」区分は設けられておりません。

※外気温-15℃時の能力は、日立独自の条件(製造元)により評価しています。

※ 取替用空気清浄フィルターはSP-VCF9 希望小売価格1,650円(税込)をお求めください。

※ アース棒は別売です。

※ ドレンホースは左横引きにしないでください。勾配が取れなくなり、水垂れの原因になります。

☆ オープン価格商品の価格は取扱店にお問い合わせください。

○ 室外機の( )内寸法は、バルブや固定足までの寸法を表します。

○ 室外機の本体寸法には、一部の凸部は含みません。

○ 生産時期により室外機の「白くまくん」の刻印がない場合があります。画面上の商品の色は、実際の色と若干異なる場合があります。

畳数の目安は各商品ごとに異なりますので、各々の商品に示されている畳数の目安をご覧ください。表示の広さに幅があるのは、お部屋の構造・向きによって異なるためです。なお、冷・暖房の畳数の目安表示について詳しくはこちらをご覧ください。

○ 商品の価格には、配送・設置調整・配管セット・据付部品・工事・使用済み商品の引き取り等の費用は含まれておりません。

機能一覧

製造元 日立ジョンソンコントロールズ空調株式会社
