IHクッキングヒーター

設置方法

設置
方法

設置方法簡単に取り替えられる
クッキングヒーター

※ 単相200Vの電源工事が必要となります。

システムキッチンを
ご使用の場合

ビルトインタイプに
取り替える

システムキッチンへの設置

※キッチンの高さによってはすき間が出る場合があります。すき間を埋める別売品もご用意しております。

※イメージ図

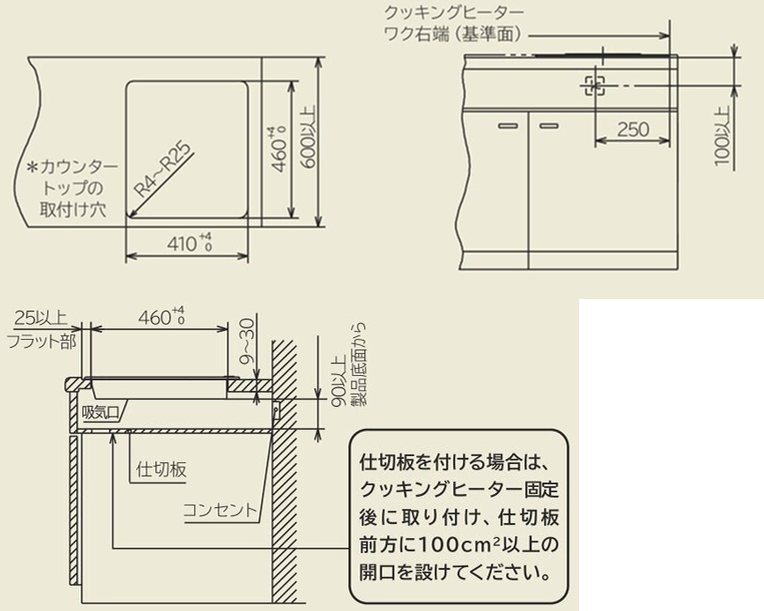

システムキッチン加工寸法図
（単位：mm）

注1
この寸法は製品寸法ですので、この部分への突起物がないようにしてください。
注2
標準仕様でキャビネット前面の開口寸法は225mm対応となっておりますので、開口寸法が240mm以上ですき間が生じた場合は、別売の下ルーバーをご使用ください。
注3
この寸法はカウンタートップの穴位置の基準を示し、この範囲であれば設置できます。
注4
カウンタートップの厚みは、40mmを基準としていますので、厚さが30mmの場合には、別売の上ルーバーをご使用ください。厚さが40mm以上のときは、上ルーバーが接触するので設置できません。
注5
この寸法は、キャビネット前面の開口寸法で奥行20mmまで必要な空間です。

2,700円★（税別）
外形寸法：幅596×奥行20×高さ88mm
（すき間50mm対応用）

下ルーバー
型式 HT-D4GS（シルバー）
HT-D4G（ブラック）
（すき間50mm対応用）		 HT-D4GS30（シルバー）
HT-D4G30（ブラック）
（すき間30mm対応用）		 HT-D4GS20（シルバー）
HT-D4G20（ブラック）
（すき間20mm対応用）
2,700円★（税別）
外形寸法 幅596×奥行20×高さ88mm 幅596×奥行20×高さ68mm 幅596×奥行20×高さ58mm
注2の寸法 270mm 250mm 240mm

1,800円★（税別）
外形寸法：幅598×奥行20×高さ10mm

上ルーバー
型式 HT-D4ES（シルバー）
HT-D4E（ブラック）
（高さ10mm）
1,800円★（税別）
外形寸法 幅598×奥行20×高さ10mm
注4の寸法 30mm

流し台をご使用の場合

※流し台より IH クッキングヒーターの上面が、
45mm高くなります。
※イメージ図

ビルトインタイプに据置用ワクを付けて取り替える

トッププレート幅
60cmに対応

据置用ワク（組み立て式）
HTZ-W60

20,000円★（税別）
外形寸法：幅599×奥行556×高さ225mm
（バックガードの高さを含む295mm）
（価格にはIHクッキングヒーターは含みません。）

HT-40シリーズに
対応

据置用ワク（組み立て式）
HTZ-W40

19,000円★（税別）
外形寸法：幅450×奥行530×高さ180mm
（バックガードの高さを含む250mm）
（価格にはIHクッキングヒーターは含みません。）

トッププレート幅
75cmに対応

据置用ワク（組み立て式）
HTZ-W70

25,000円★（税別）
外形寸法：幅749×奥行556×高さ225mm
（バックガードの高さを含む295mm）
（価格にはIHクッキングヒーターは含みません。）

据置タイプに取り替える

■バックガード（カバー兼用）

水はね防止のため、バックガード（別売品）の取り付けをお勧めします。

HT-BGK3

5,900円★（税別）
材質はステンレス、本体にネジ止め（20A・30A共用）

■コンセント推奨位置

※コンセントの向きに注意してください。
※極配置が異なるため従来の30Aコンセントには取り付けできません。

■30Aも小型プラグの採用で、
狭い所でも施工がしやすくなりました。（HT-33AG）

※ クッキングヒーターをガスオーブン
の上部へ併用設置することはできません。

★
