設置場所・搬入経路をチェック
ふた開け時の寸法も
確認しておこう！
ドラム式
- 1 手掛けを含む。
- 2 給水ホース取付部を含む。
- 各機種の必要サイズについては商品ページの「寸法」でご確認いただけます。
タテ型
- 1 手掛けを含む。
- 2 給水ホース取付部を含む。
- 各機種の必要サイズについては商品ページの「寸法」でご確認いただけます。
-
設置の際のご注意
本体と壁との間に最低限の隙間も必要です。
[ご注意]洗濯機を設置の際は、本体は前面を開放して、背面や左右の壁などから下記の寸法以上離してください。（消防法 基準適合 組込形）
ドラム式洗濯乾燥機
（消防法 基準適合 組込形）

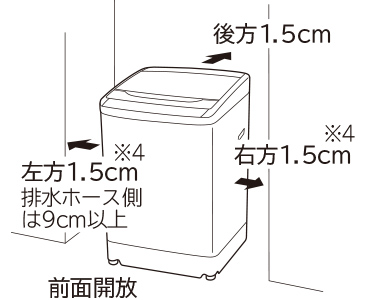

タテ型洗濯乾燥機
（消防法 基準適合 組込形）

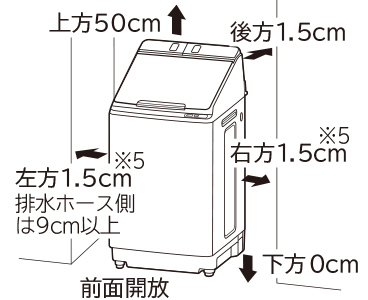

全自動洗濯機
- 3 洗剤自動投入非搭載機種では、20cm以上。
- 4 一部機種では、直下排水キットHO-P5を使用したときは、13cm以上。
- 5 直下排水キットHO-P5を使用したときは、13cm以上。
- 直下排水キットHO-P5については、こちらをご覧ください。
搬入経路を測ろう
設置場所までの搬入経路も
大丈夫？本体サイズに基づいて確認しよう！
屋外
エレベーターの幅や高さは十分にありますか？
階段の幅や高さ、踊り場のスペースは十分にありますか？
玄関までに狭くなっているところはありませんか？
屋内
玄関を開けたときの幅や高さは十分にありますか？
設置場所までに狭くなっているところはありませんか？
室内ドアの幅や高さは十分にありますか？
廊下の曲がり角のスペースは十分にありますか？
●しっかりした床に、水平に据え付けてください。
●ご使用前に輸送用のボルトを外してください。
※取り外しの時は、スパナ等をご使用ください（製品には同梱されていません）。
※輸送用ボルトは転居などで本体を輸送する際に必要になりますので、大切に保管してください。
●排水トラップ（ふたに穴のあるタイプ）をご使用の場合は、同梱の排水トラップカバーを設置してください（BD-SG110J）。
※排水トラップの種類によっては乾燥運転中に排水トラップのふたの穴から水しぶきや湿気が上がる場合があります。
●キャスター付きの設置台や、不安定な場所には据え付けないでください｡
運転中の振動で本体が移動したり、転倒してけがをするおそれがあります。
水栓の高さは洗濯機の据付面（床面、防水パン、据付脚、置台など）から本体の給水ホース取付部高さ寸法以上が必要です（各商品の高さについては、外形寸法をご覧ください）。
水栓の高さが低い場合は、洗濯機を前や横に移動して、水栓から離した設置が必要な場合があり、別売の据付脚が必要になる場合があります。
（BW-DX120J）
●内寸が幅64cm以上、奥行54cm以上、高さ8cm以内の防水パンに設置できます（BL規格防水パン対応）。
※排水口の位置によっては、別売の直下排水キットHO-P5希望小売価格3,025円（税込）が必要です。
●外寸が幅64cm以上×奥行64cmの四隅が高くなっている防水パンにも設置できます。
※本体付属のアンダートレイを取り付けてください。
※直下排水キットHO-P5、HO-P10 については、こちらをご覧ください。
●キャスター付きの設置台や、不安定な場所には据え付けないでください｡
運転中の振動で本体が移動したり、転倒してけがをするおそれがあります。
エルボの高さ（b）が、本体設置面（a）より7mm 以上の場合は、別売の直下排水キットHO-P10希望小売価格1,815円（税込）をご使用ください。
一通り確認したら、
お近くの店舗に行ってみよう！
洗濯機をご購入の際には、
販売店にご相談ください。
機種別の詳しい必要設置寸法は
「据付説明書」でもご確認いただけます。
|
|
ドラム式 | |
|---|---|---|
| 洗濯・脱水容量13㎏のシリーズ | BD-STX130J | |
| 洗濯・脱水容量12㎏のシリーズ | BD-SX120J BD-SV120J | |
| 洗濯・脱水容量11㎏のシリーズ | BD-SG110J | |
