※お客さまが日立製のIHクッキングヒーターへの入れ替えをご検討する上での参考としてご紹介しています。
※すべてのキッチンやガスコンロ・IH クッキングヒーターで対応できるわけではありません。また電気工事が必要になる場合があります。事前に取り替えができるか取扱店などにご確認ください。
イメージ図

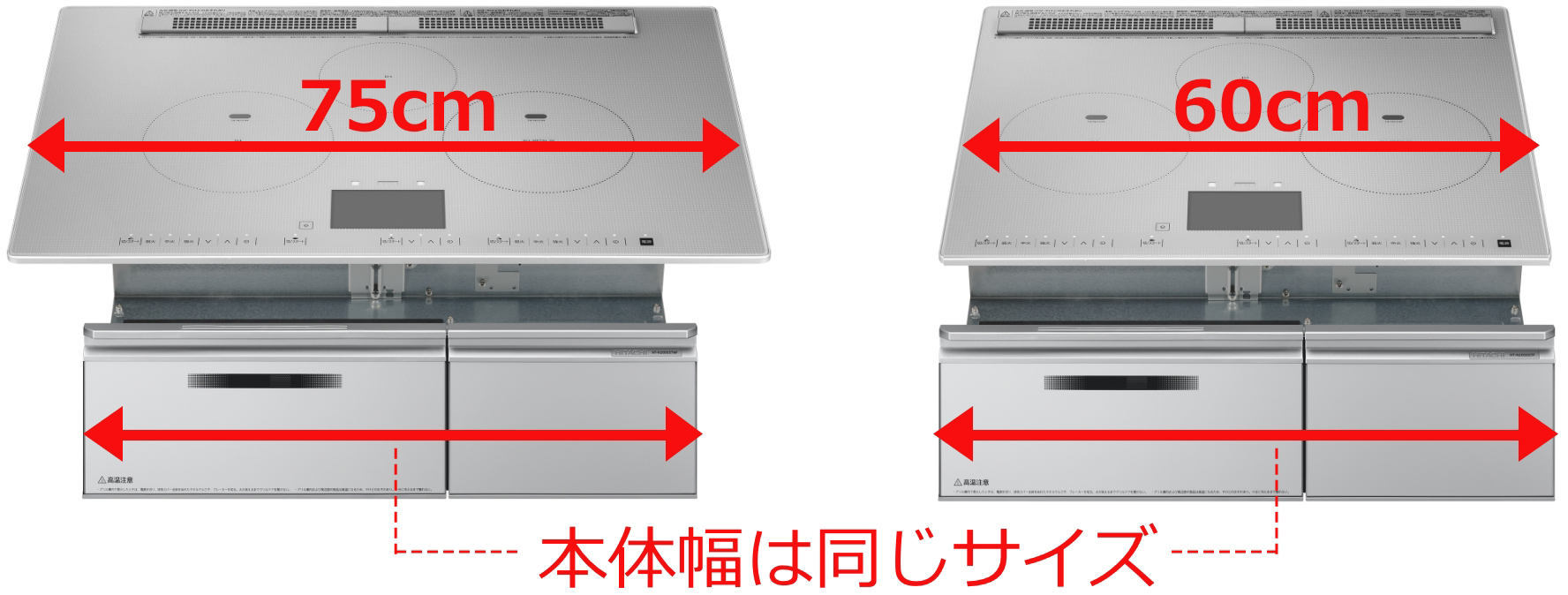

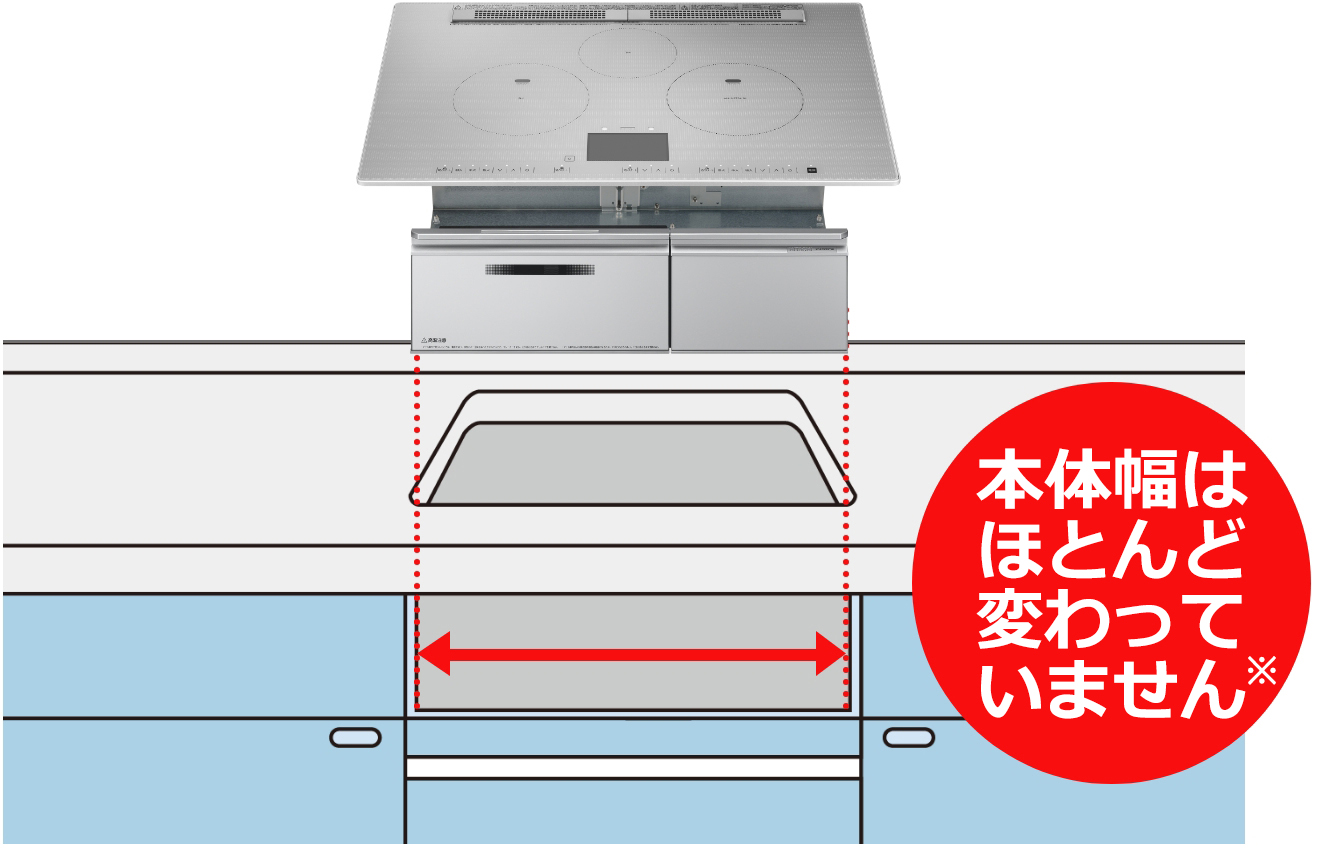

※すべてのIHクッキングヒーターが共通ではありません。海外製や45cm幅など寸法が異なる製品もございます。
※壁までの距離が短い場合、60cmから75cmへの変更ができない場合があります。

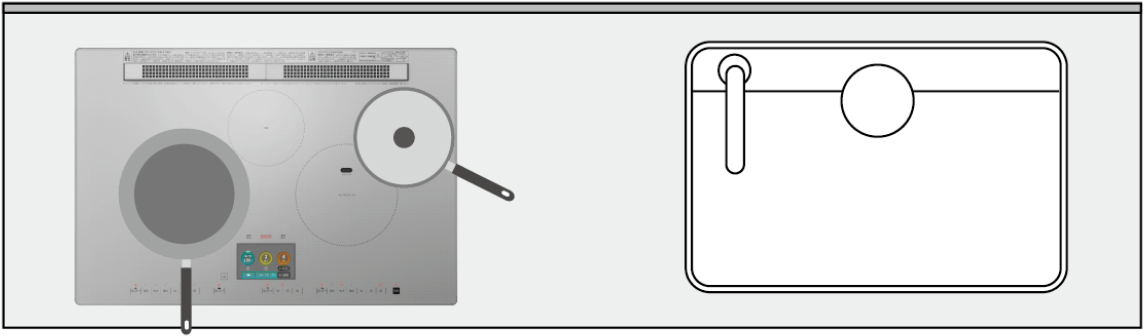

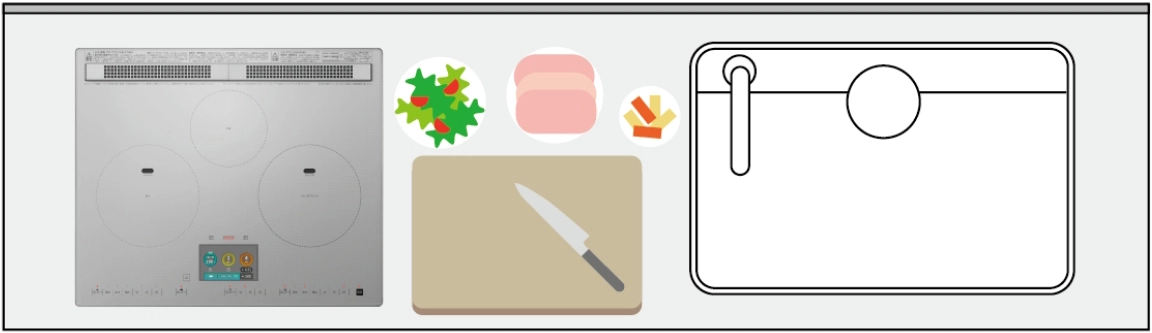

天面が広く、ゆとりがあります。
鍋の仮置きとして利用できます。
イメージ図
調理作業のスペースを広く
使うことができます。
イメージ図
イメージ図
設置時のご注意はこちら

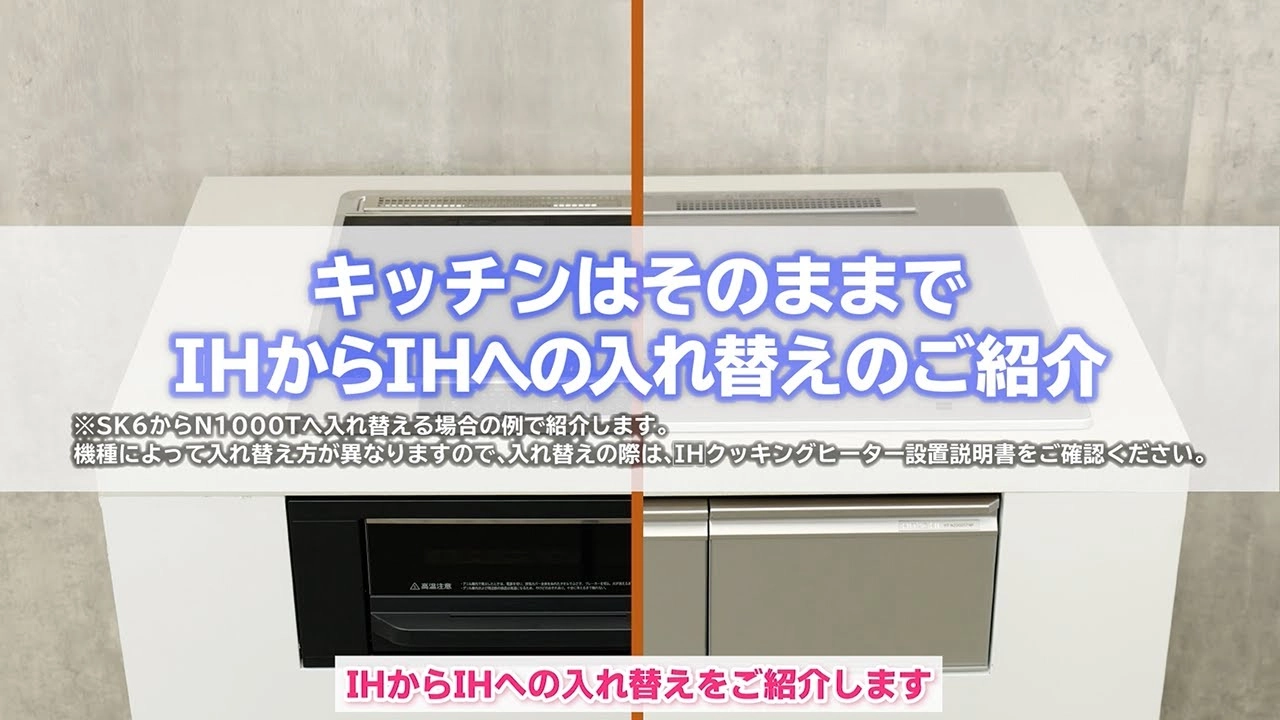

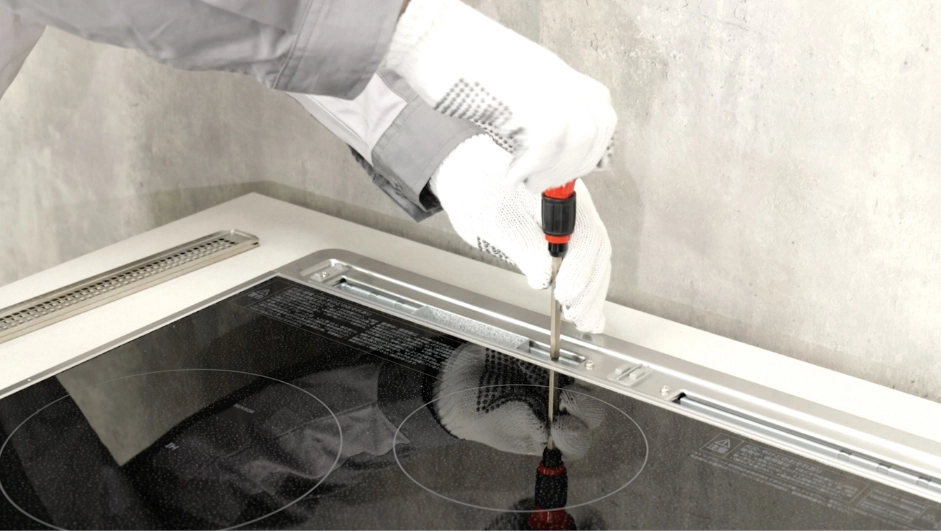

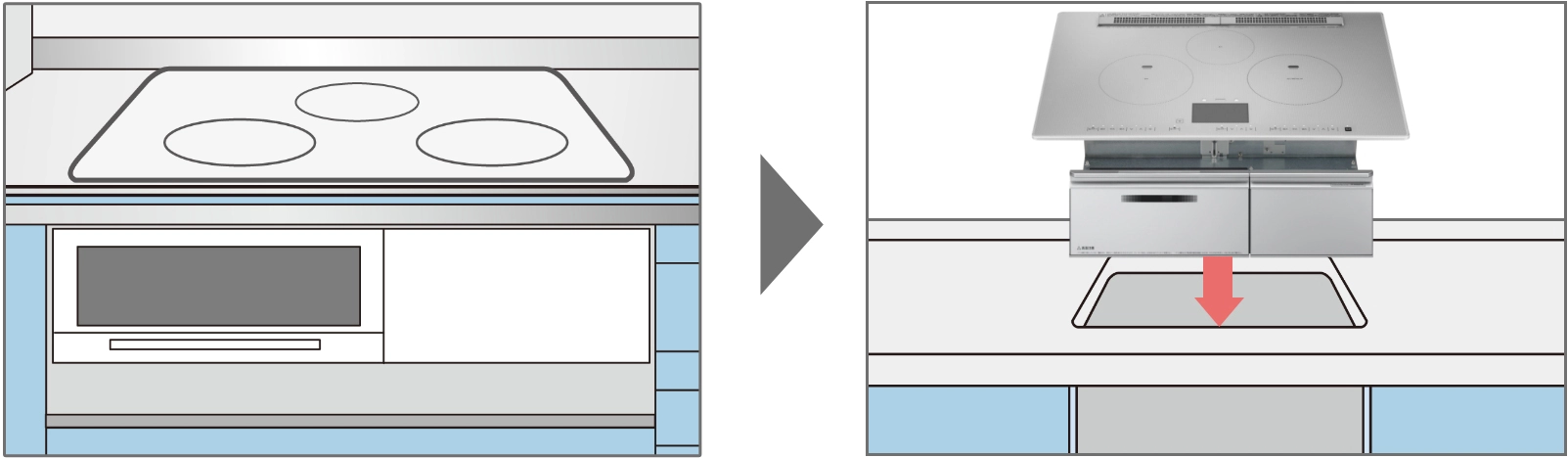

1古いIHの固定を外す

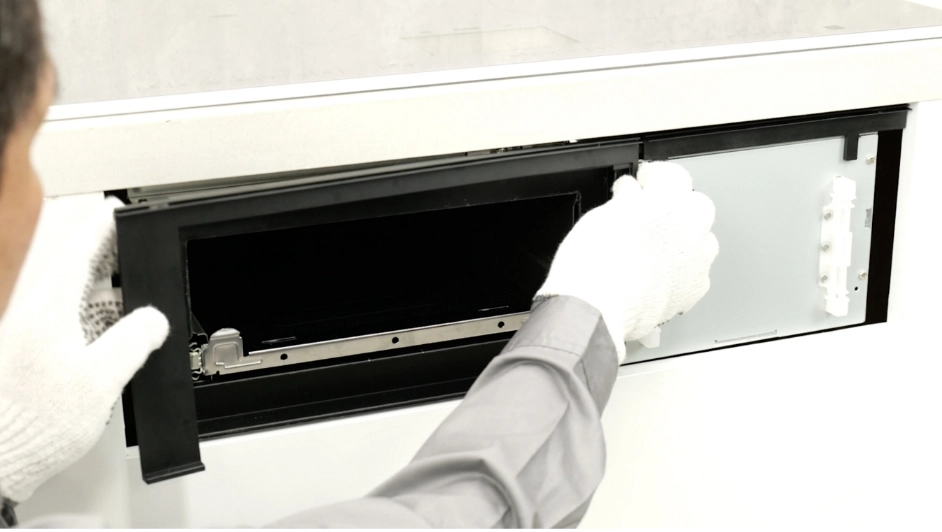

2グリルドア、ルーバーなどを外す

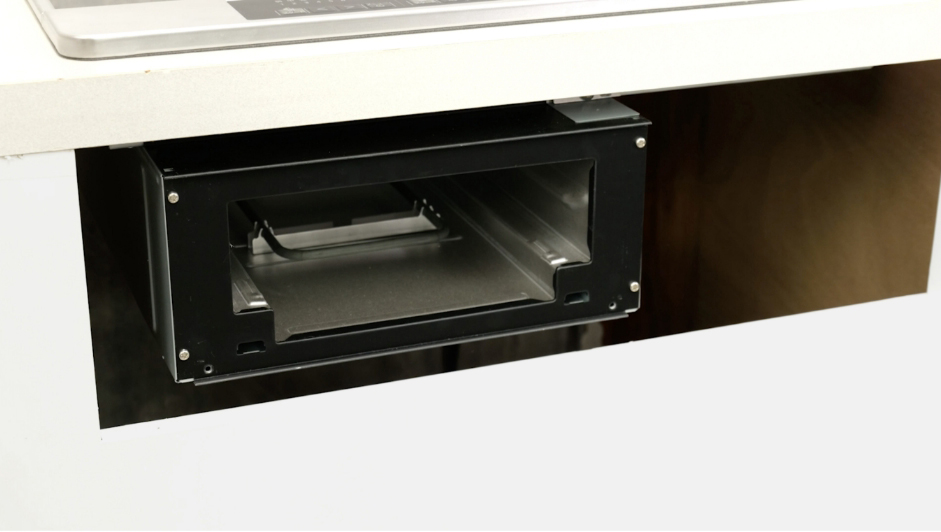

3取り外してキッチンまわりを掃除

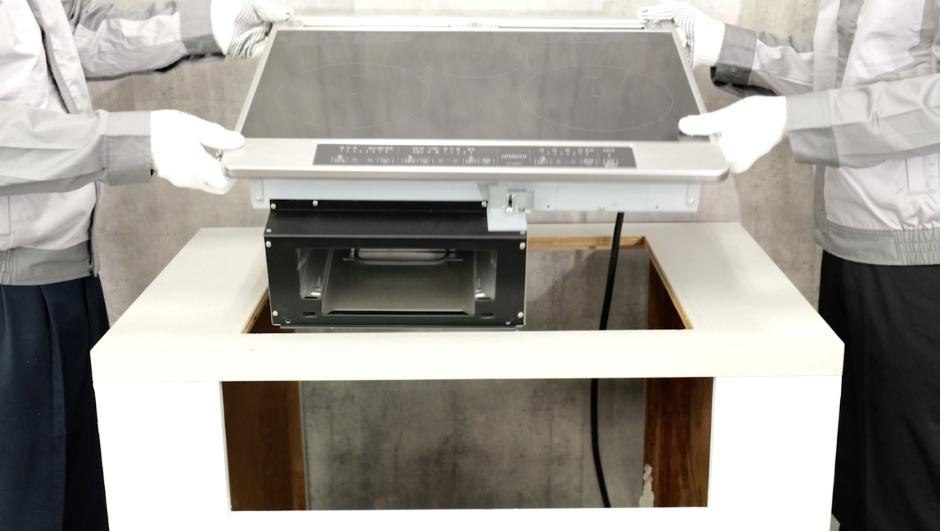

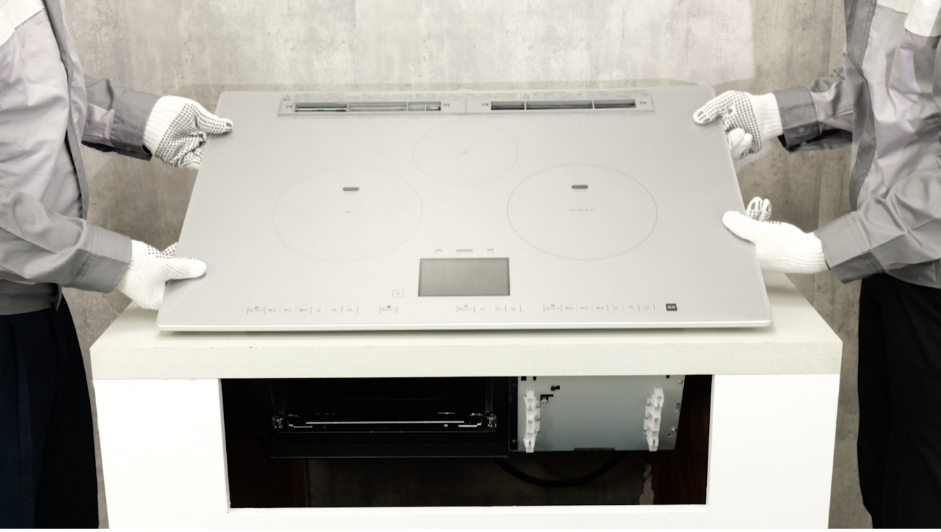

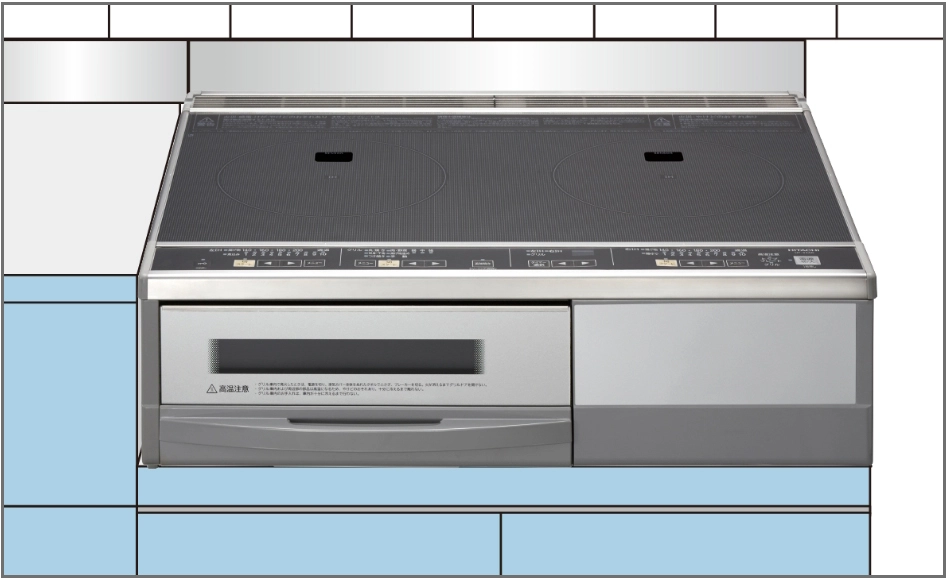

4新しいIHを設置
※キッチンを傷つけないよう、段ボール板を敷いてください。
5IHを固定し、各パーツを取り付け

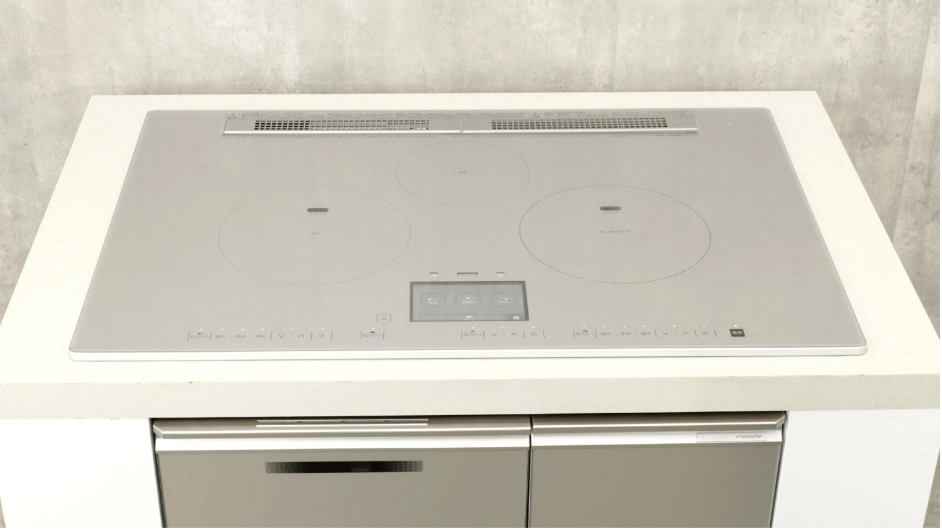

6最後にブレーカーを入れて完了!
※キッチンの高さによってはすき間が出る場合があります。すき間を埋めるビルトインタイプ用ルーバー(別売品)もご用意しております。
イメージ図

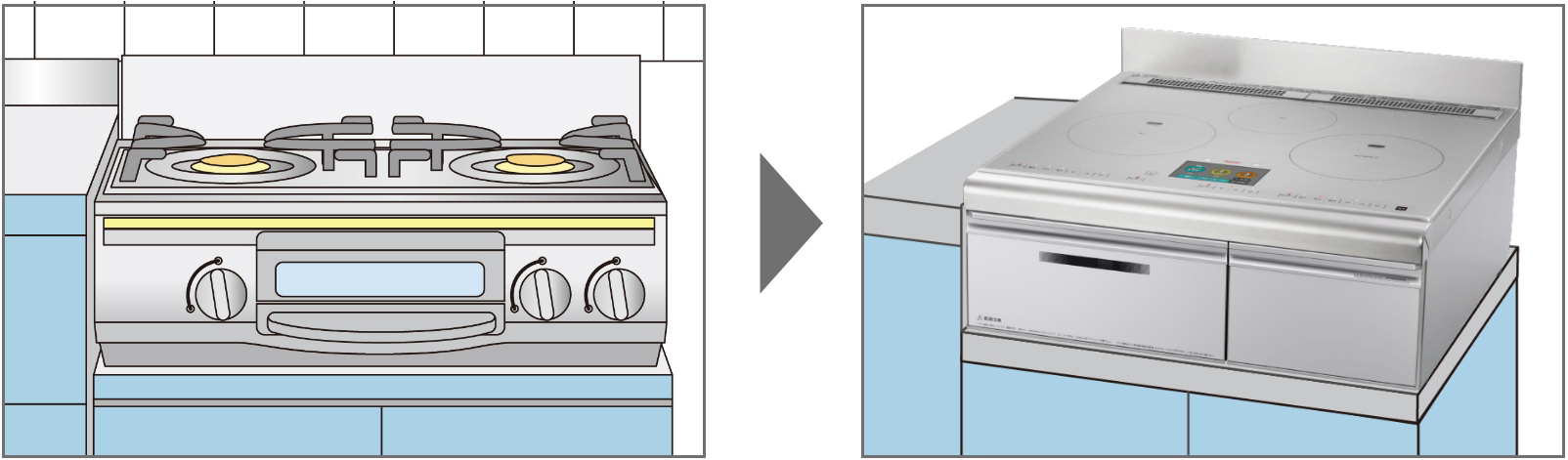

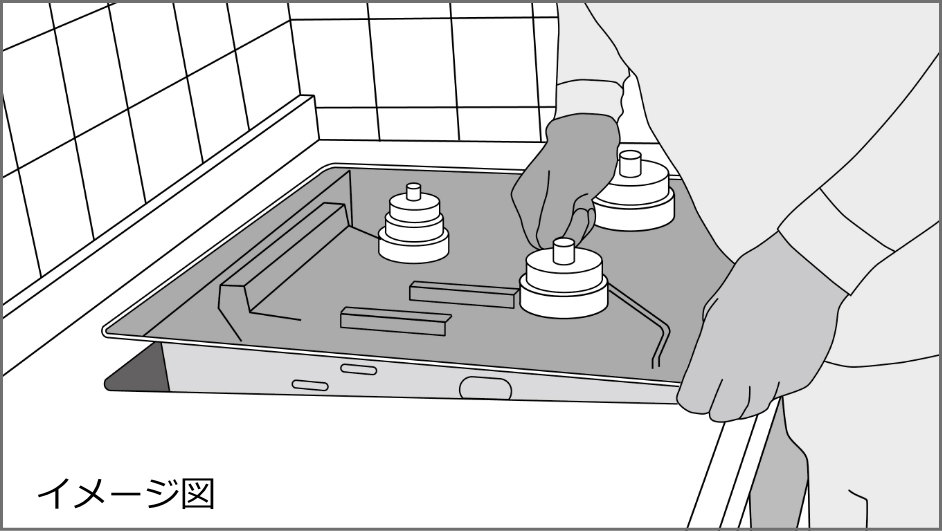

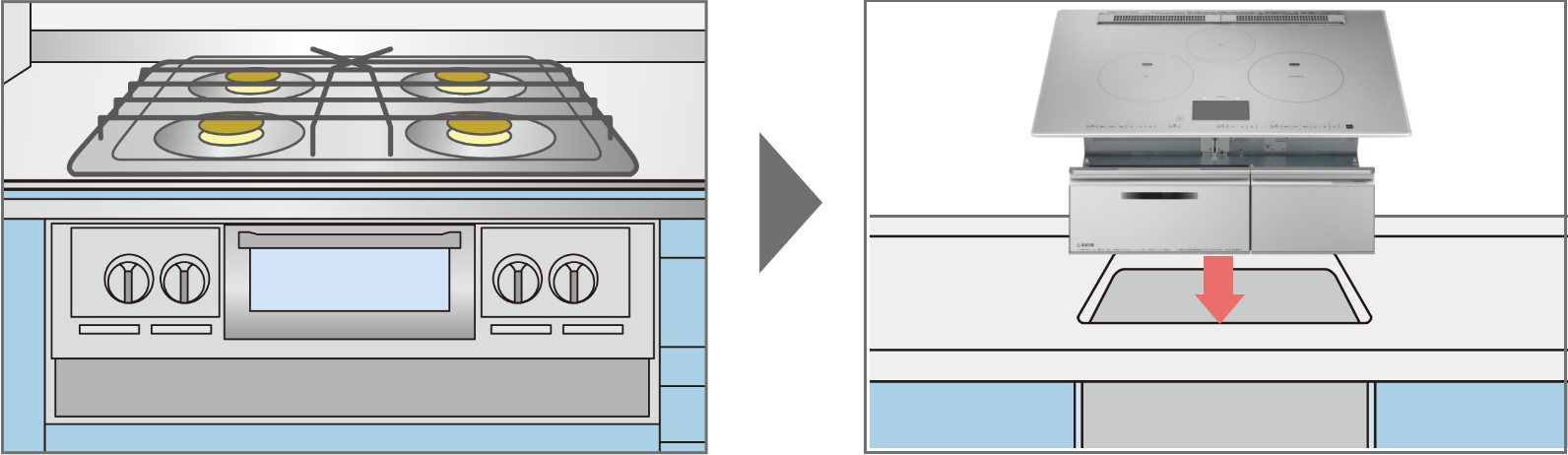

1ガスコンロを外してキッチンまわりを掃除

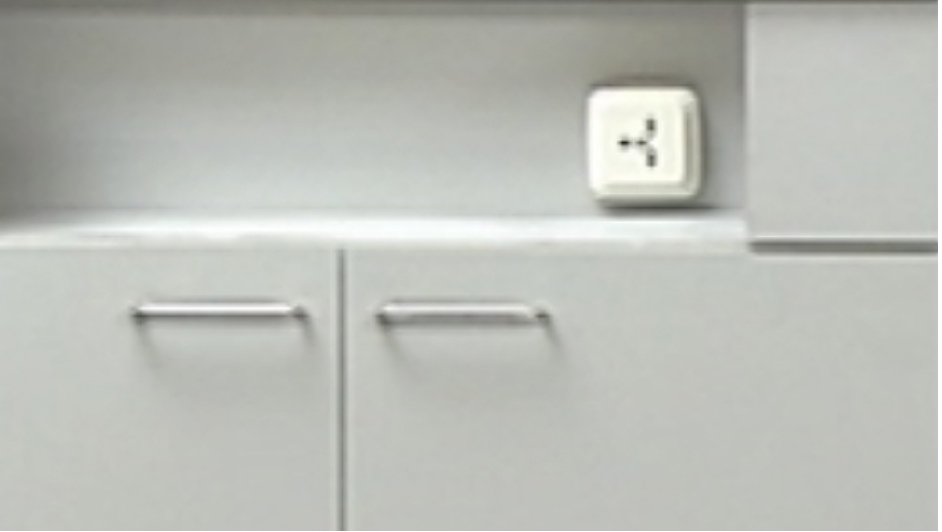

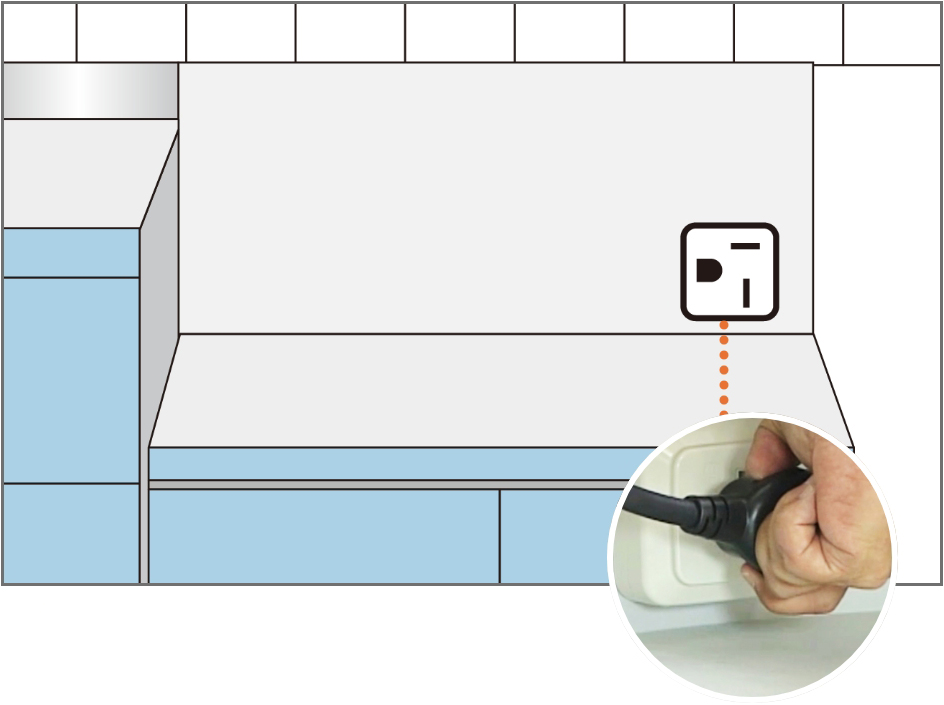

2IH専用の200Vコンセントを設置

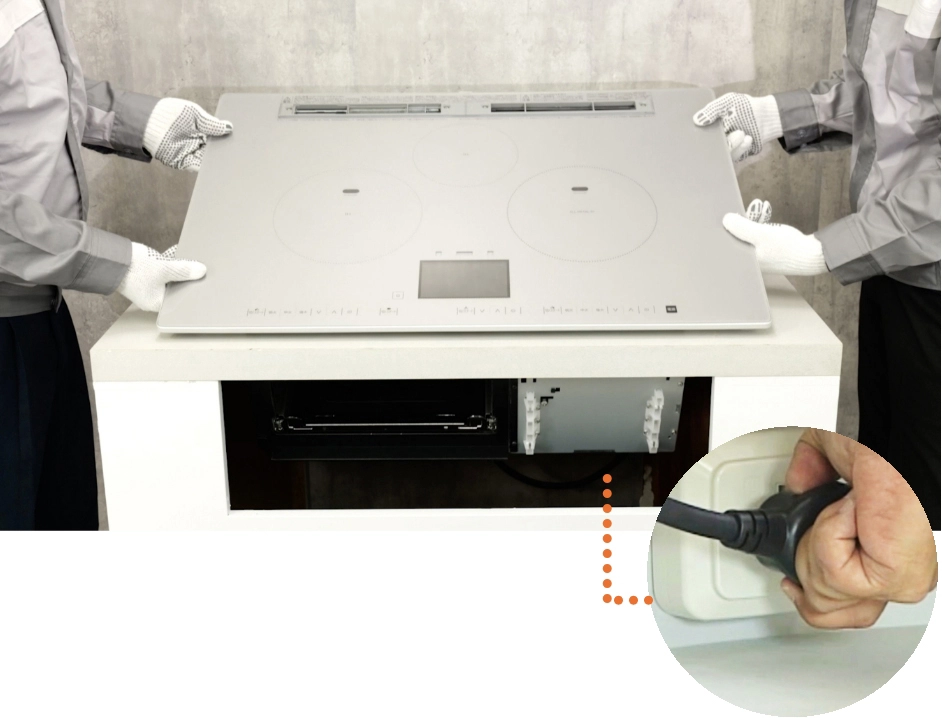

3新しいIHを設置
※キッチンを傷つけないよう、
段ボール板を敷いてください。
4IHを固定し、各パーツを取り付け
5最後にブレーカーを入れて完了!
※キッチンの高さによってはすき間が出る場合があります。すき間を埋めるビルトインタイプ用ルーバー(別売品)もご用意しております。
※ガスコンロから取り替えの場合、単相200Vの電源工事が必要です。

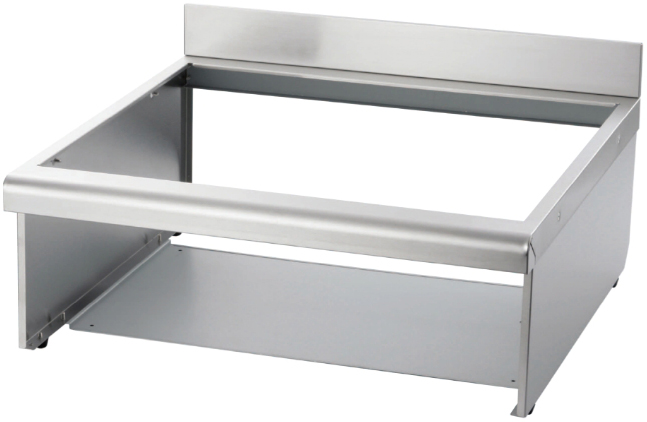

トッププレート幅60cmに対応
据付用ワク(組み立て式)
HTZ-W60

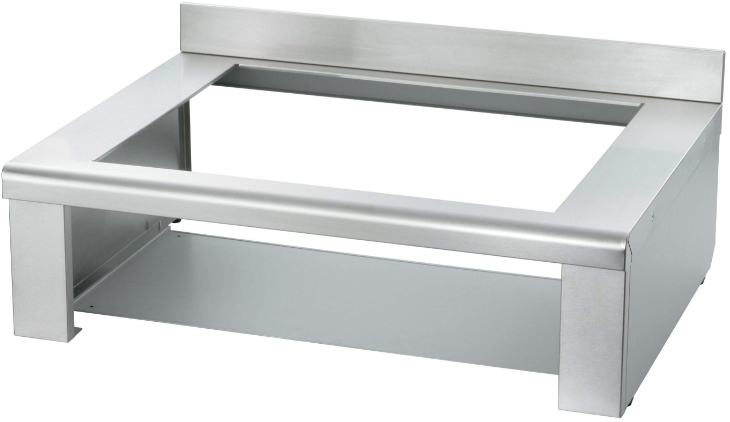

トッププレート幅75cmに対応
据付用ワク(組み立て式)
HTZ-W70
イメージ図
※流し台よりIHクッキングヒーターの上面が、45mm高くなります。また、流し台のサイズによってはトッププレート幅75cmが設置できない場合がありますので事前に設置可能かご確認ください。
イメージ図
イメージ図
1ガスコンロを外して
キッチンまわりを掃除
イメージ図
2IH専用の
200Vコンセントを設置
トッププレート幅60cmに
対応
据付用ワク(組み立て式)
HTZ-W60
トッププレート幅75cmに
対応
据付用ワク(組み立て式)
HTZ-W70

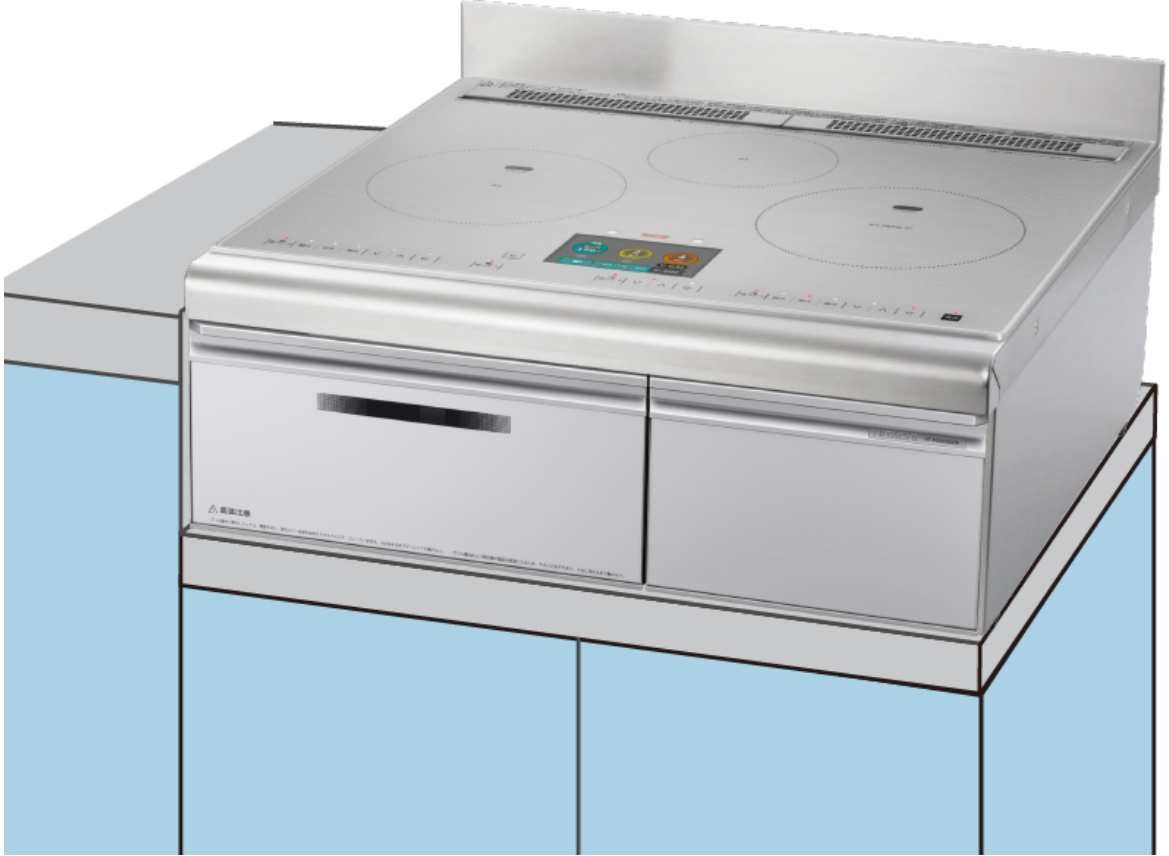

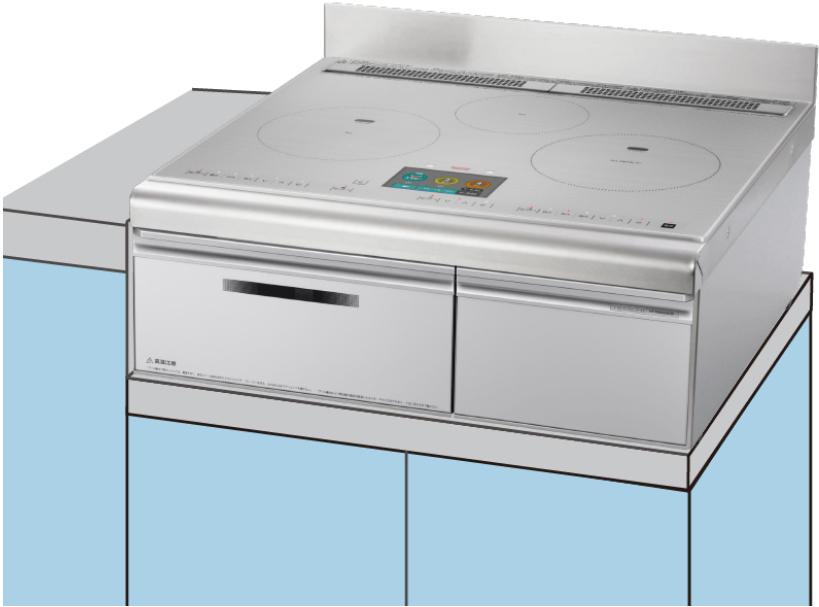

3別売品の据置用ワクを付けて設置
イメージ図
4最後にブレーカーを
入れて完了!
※流し台よりIHクッキングヒーターの上面が、
高くなります。
イメージ図
イメージ図

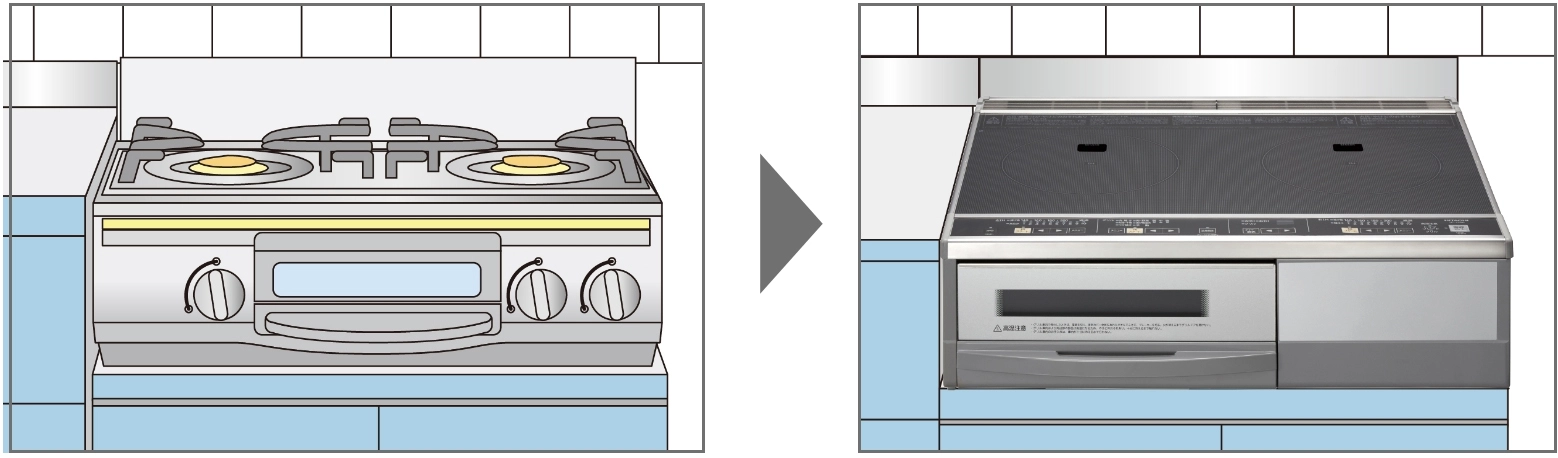

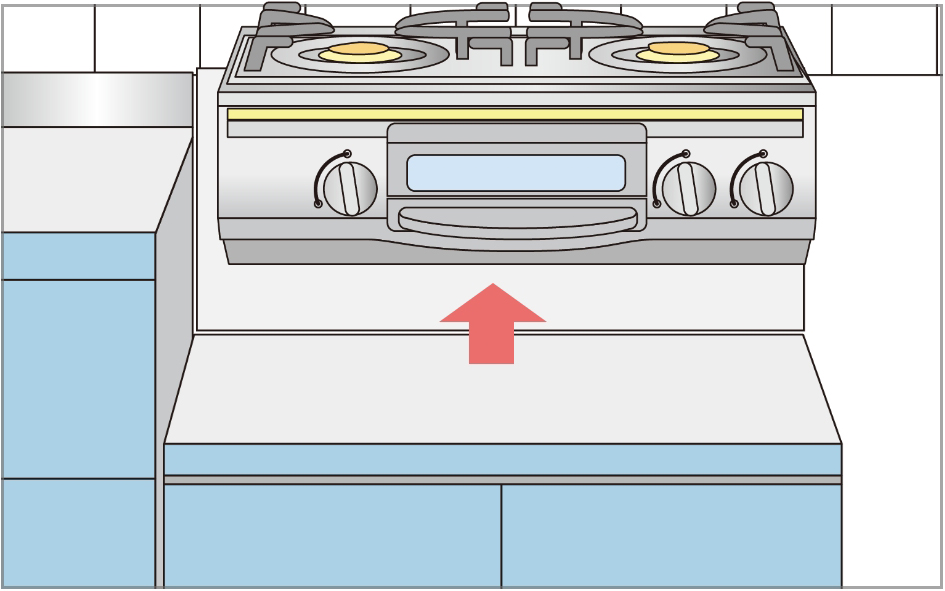

1ガスコンロを外して
キッチンまわりを掃除
イメージ図

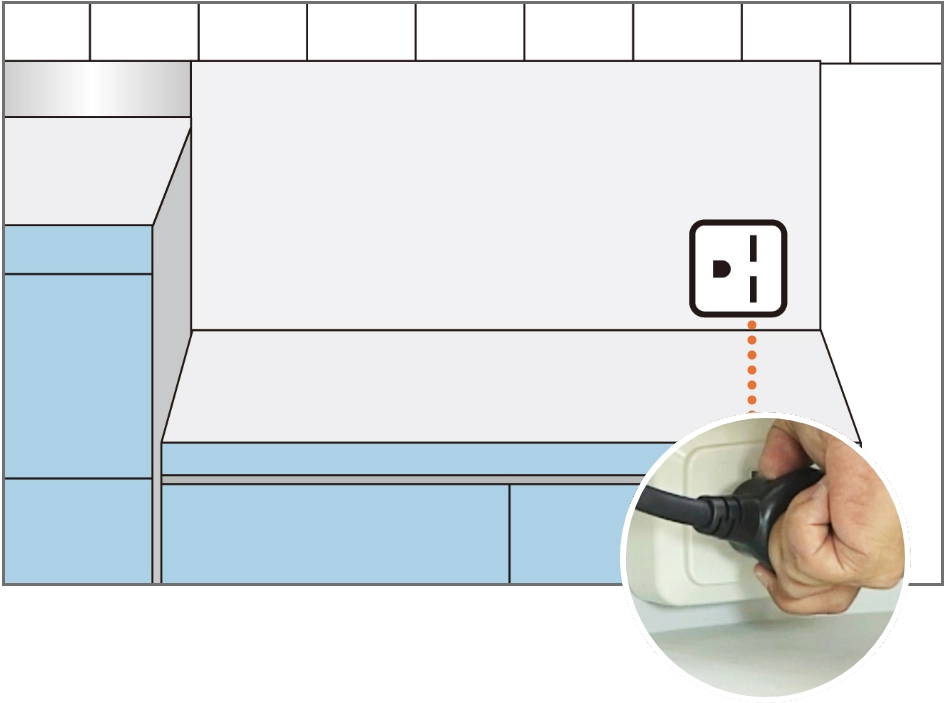

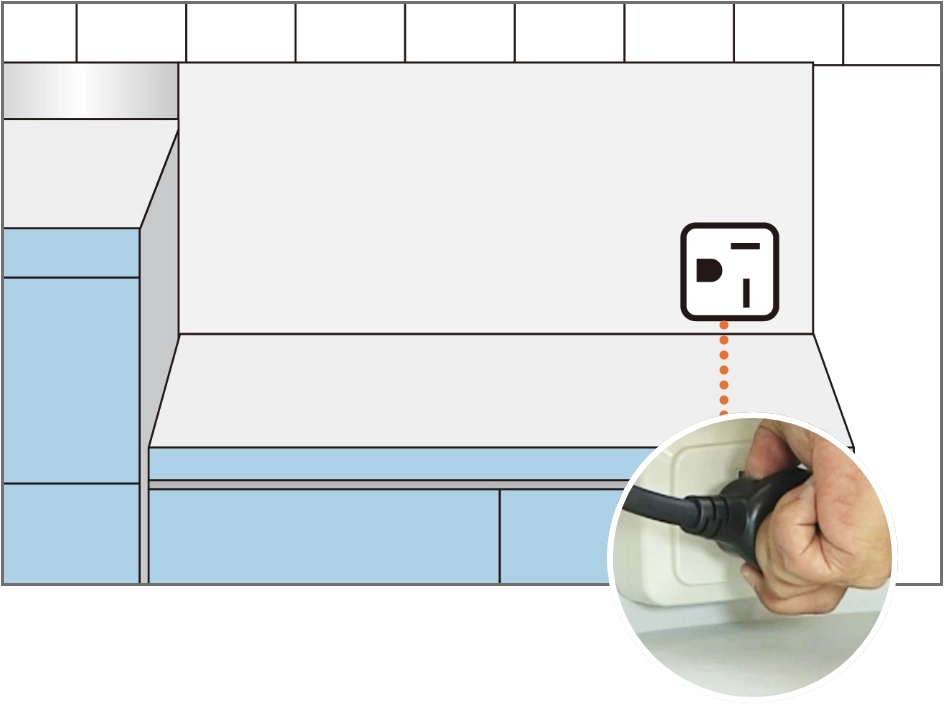

2IIH専用の
200Vコンセントを設置
※据置タイプは製品によってコンセント形状が異なりますのでご注意ください。
単相200V用30A
単相200V用20A
イメージ図

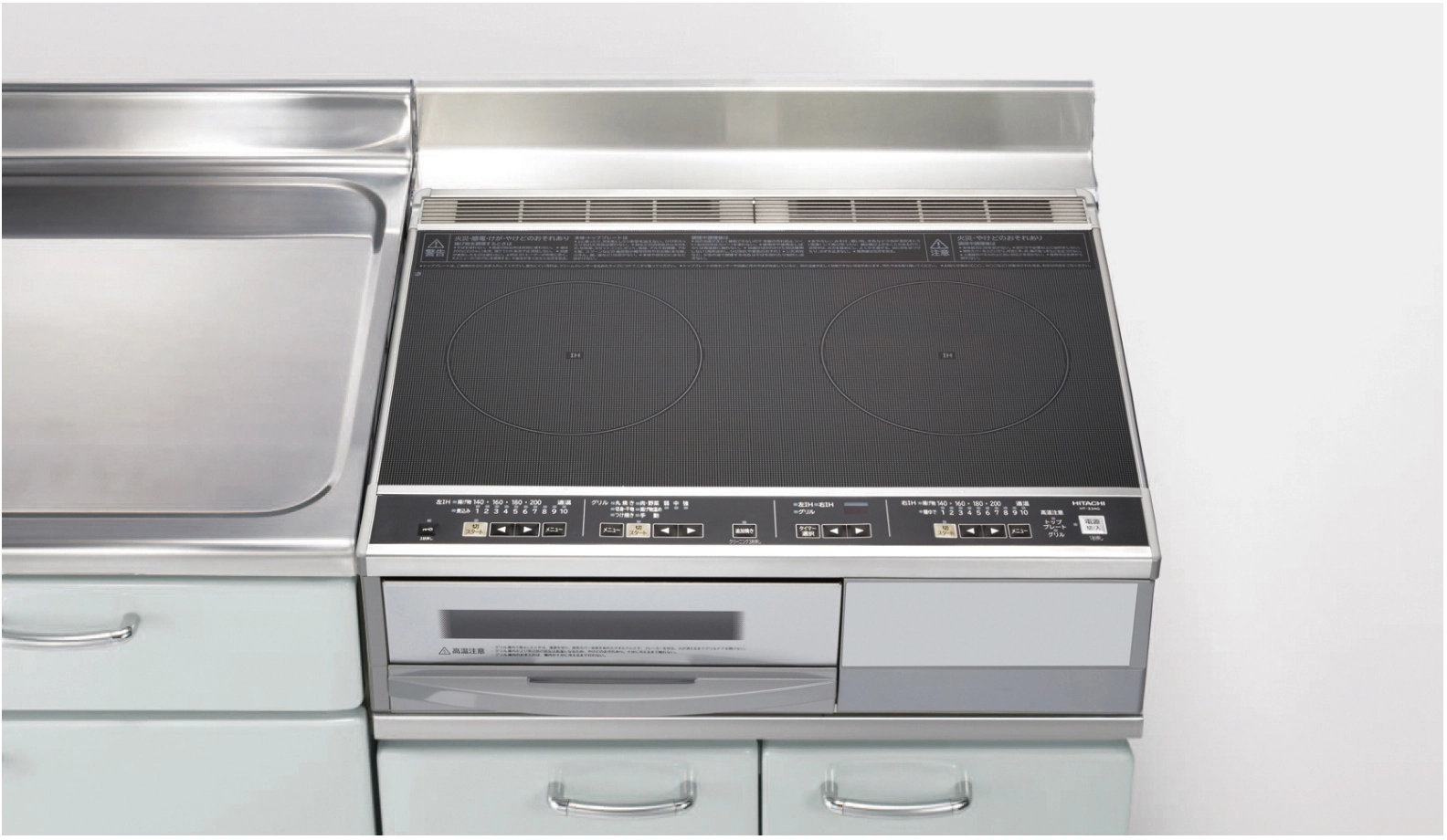

3コンロ台に載せ替えて、
最後にブレーカーを入れて完了!

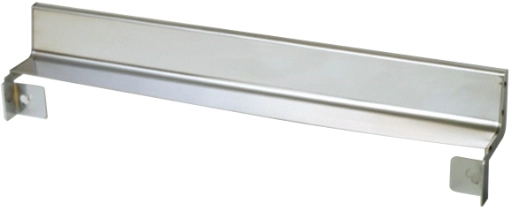

※水はね防止のため、バックガード(別売品HT-BGK3)を取り付けることをおすすめします。
※ガスコンロから取り替えの場合、単相200Vの電源工事が必要です。
【設置作業時のご注意】
設置をする前に、付属の設置説明書をよくお読みになり、正しく設置をしてください。
【設置に関するご注意】
