フロントパネルを初めて外すときは硬くて外しにくい場合があります。
フロントパネルの開き方が足りないとアームを外すことができないので、フロントパネルはしっかり上まで開いてください。

フロントパネルの取り付け、取り外し方は機種によって異なりますので、お使いの機種の取扱説明書をご確認ください。 2015年以降Xシリーズと2014年Zシリーズについては動画でも確認できます。
→「使いかた動画:エアコン

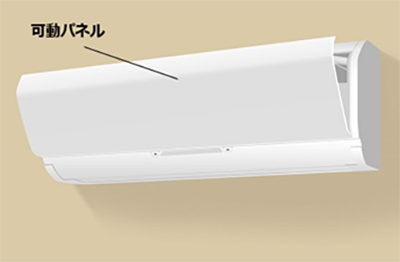

[参考:2020年Xシリーズの場合]
運転を停止し、電源プラグを抜くか、ブレーカーを切ってから作業を行ってください。

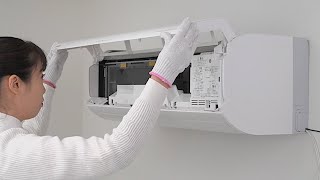

[フロントパネルの取り外し方]

  1. フロントパネルを開く。
    フロントパネル左右の凸部に指をかけて、片方ずつ手前に引き、上に起こして開きます。

  2. フロントパネルのアームを外す。
    先に左側のアームを外します。

    アームを外側に押しながら手前に引いて軸を外します。
    フロントパネルの開き方が足りないと軸を外すことができません。 アームが図の位置になるようフロントパネルを開いてください。

    次に右側のアームを外側に押しながら手前に引いて軸を外します。 外しにくい場合は左側を戻しながら右側を外してください。

  3. フロントパネルを両手で取り外す。



[フロントパネルの取り付け方]

  1. フロントパネルのアームを取り付ける。
    先に左側のアームを取り付けます。アームの軸をステップに沿わせて差し込み、軸穴に入れます。

    次に右側のアームの軸をステップに沿わせて差し込み、軸穴に入れます。

  2. フロントパネルを閉じる。
    フロントパネルを手前下方向に引き下げます。

    フロントパネルの左右2箇所を「カチッ」と音がするまで押し付けます。

    その後、中央を両手で「カチッ」と音がするまで押し付けます。 air_post-12_10.png
